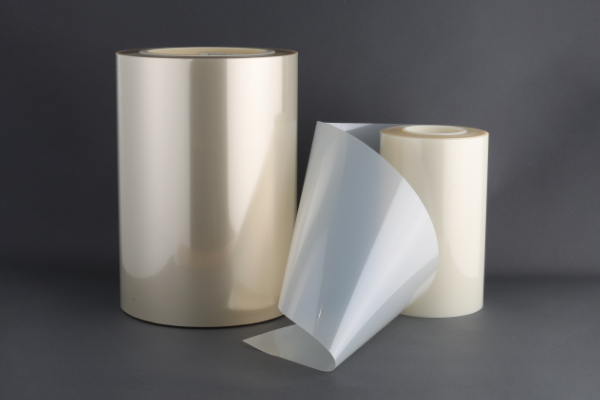

UV剝離膠帶 SELFA™

憑借高耐熱性及特殊剝離技術來
實現嶄新的半導體工藝「SELFA™」

什么是SELFA™?

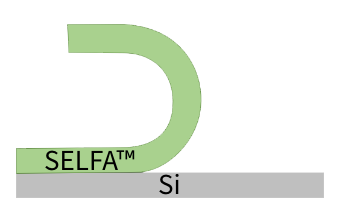

SELFA™是一種優秀的膠帶，具有高粘合性，并且可以輕松剝離。通過UV照射，膠帶與被粘體之間會產生氣體，使粘合力降為零，可輕松剝離。

Point!

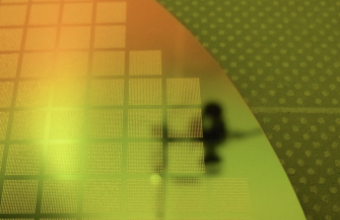

研磨得很薄的晶圓等也可以進行無損加工。

SELFA™

在什么時候使用SELFA™?

主要在半導體晶圓加工、芯片制造等過程中會用到SELFA™。目前，我們有三種型號，分別適用于封裝、晶圓支撐、電鍍等各種工藝。

Point!

根據具體用途，有單面、雙面兩種形態以供選擇。

SELFA™陣容
【SEKISUI】半導體制程臨時鍵合UV膠帶「SELFA™」

SELFA™核心技術

我在找高耐熱的臨時鍵合材料

箭
耐熱性

耐熱性

  • 業界壓倒性的260°C耐熱性能
  • 適用于回流焊等工藝

擔心對晶圓產生損傷

箭
輕剝離

輕剝離

  • 通過產生氣體實現無損剝離
  • 適用于超薄元件

我想消除熱工序中的殘?jiān)?/p> 箭

低殘膠

低殘膠

  • 以Pre UV技術實現無殘?jiān)鼊冸x
  • 更靈活的工藝條件

SELFA™剝離技術

SELFA™剝離演示視頻

敬請觀賞其他公司所沒有的，可從纖細的晶圓表面實現輕松剝離的先進技術展示。

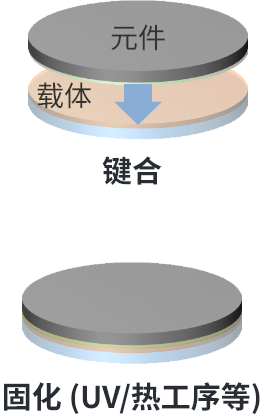

分段式UV照射

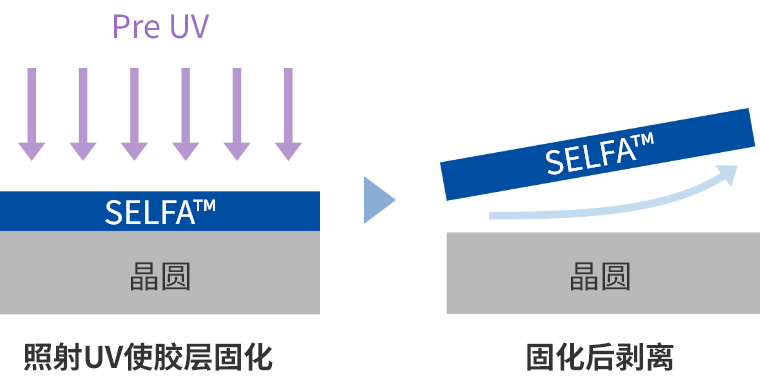

1Pre UV固化
Pre UV固化

傳統的UV膠帶在熱工序中粘合強度會上升，并且在照射UV后也不會下降太多，導致其不易剝離，且多會存在殘?jiān)鼏栴}。

而SELFA™是先照射Pre UV使膠層固化，粘合強度顯著降低，并且在之后的熱工序中粘合力的上升幅度也非常小，因而更容易剝離，且大幅度減少了殘?jiān)鼏栴}。

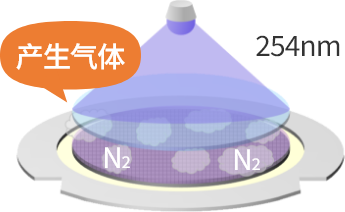

2產生氣體
產生氣體

在照射Post UV的過程中，SELFA™和玻璃載體之間會產生氮?dú)?。所產生氣體的面積會不斷擴大，最終擴散到整面晶圓范圍。

經過Post UV照射后，只需微乎其微的力量便可輕松地將玻璃載體分離開來。

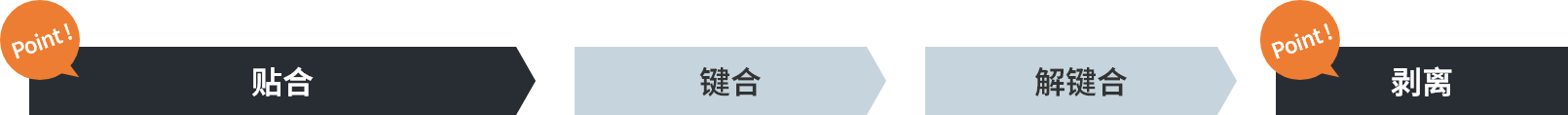

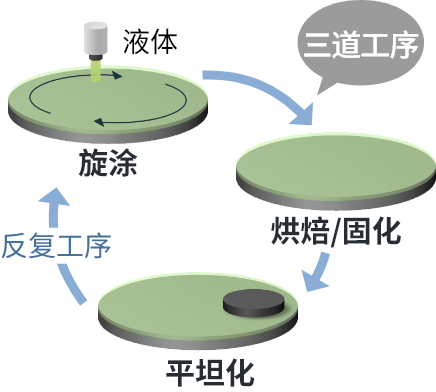

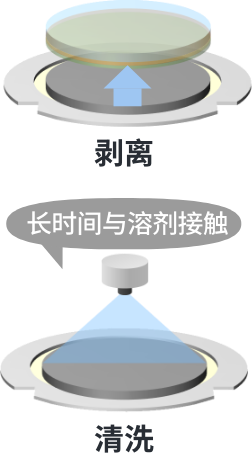

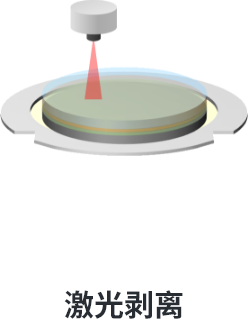

SELFA™與液體材料的工藝對比

通過使用SELFA™，可以大幅度縮短貼合、剝離等工序的所需時間。

工藝

SELFA™

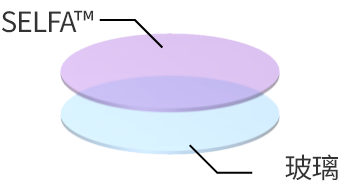

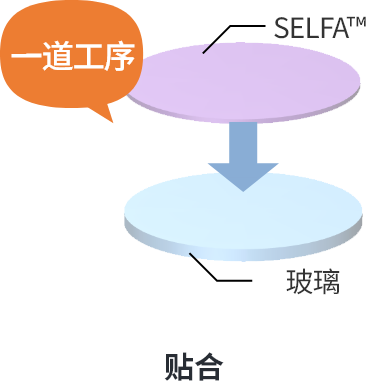

SELFA™：貼合
SELFA™：鍵合
SELFA™：解鍵合

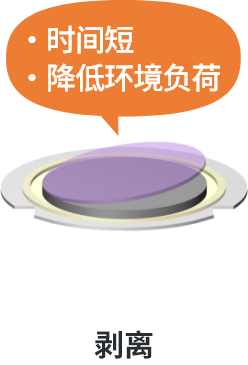

SELFA™：剝離

產品的研發故事SEKISUIProduct Development Story

通過“粘接與剝離”的創新技術
持續支持半導體工藝發展的SELFA™

LEARN MORE

高機能塑料事業領域開發研究所 前所長
（2019年退休）
Science Lab. Ishizue現任代表

中壽賀 章

高機能塑料事業領域
開發研究所
電子材料開發中心
主任技術員

高橋 俊夫

SELFA™產品陣容

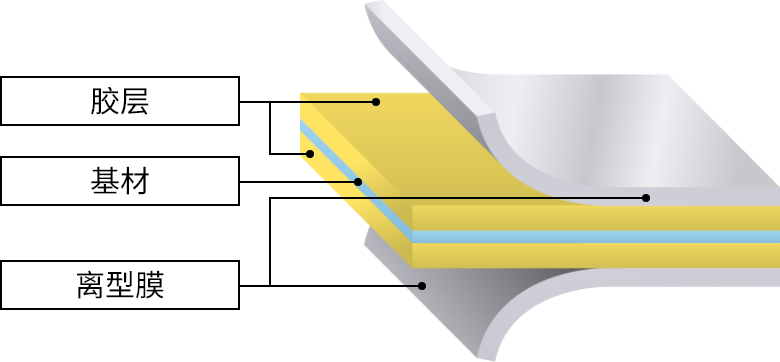

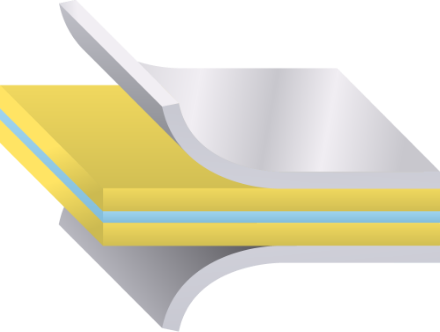

雙面耐熱
SELFA™ HW系列

BG ~ Dicing工藝

雙面耐熱 SELFA™ HW
  • 優良的耐熱性，耐藥性
  • 通過產生氣體實現無損傷剝離
  • 干膜式的臨時鍵合使操作更加安全穩定
產品細節

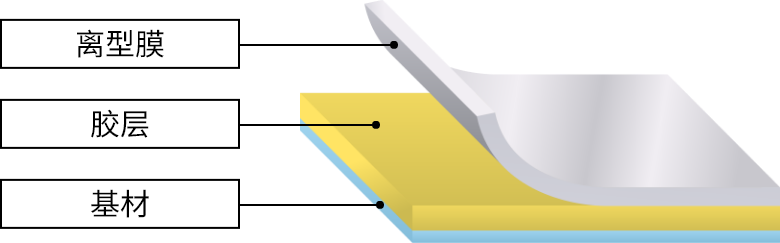

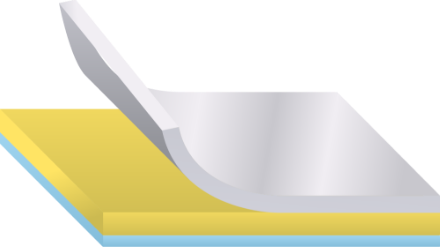

單面耐熱
SELFA™ HS系列

化學工序中保護元件
熱工序中抑制翹曲

單面耐熱 SELFA™ HS
  • 優良的耐熱性，耐藥性
  • 同時兼?zhèn)鋸?qiáng)粘著+低殘膠兩種性能
產品細節

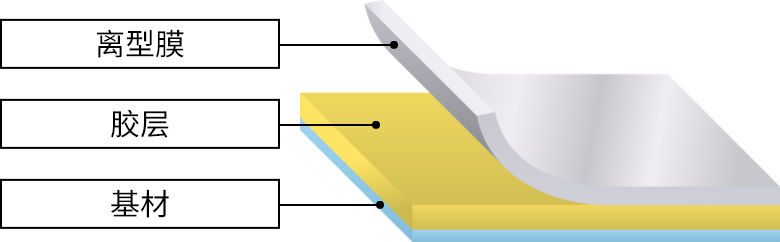

單面自剝離
SELFA™ MP系列

電鍍工序中保護元件

單面自剝離 SELFA™ MP
  • UV照射后粘著劑自行產出氮?dú)馐拐沉ο陆?，可在晶圓不受外力的情況下實現自行剝離。
產品細節

SELFA™性能對照表

產品/條件 雙面耐熱 SELFA™ HW系列 單面耐熱 SELFA™ HS系列 單面自剝離 SELFA™ MP系列
耐熱性 260°C / Reflow 250°C / Reflow 80°C / 30min.
220°C / 2hr 220°C / 2hr
粘合強度 (N/英寸)
Pre UV前 → 后 		晶圓面 SUS: 10.5 → 0.01 SUS: 3.83 → 0.08 SUS: 17.5 → 0
Si: 0.08 → 0.02 Si: 0.06 → 0.02 Si: 16.1 → 0
- Cu: 4.51 → 0.10 Au: 13.5 → 0
玻璃面 Glass: 0.06 → <0.01 - -

使用案例和應用

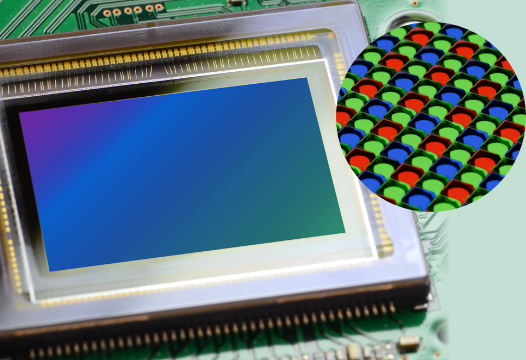

CMOS圖像傳感器

CMOS圖像傳感器

  • 雙面耐熱
    SELFA™ HW

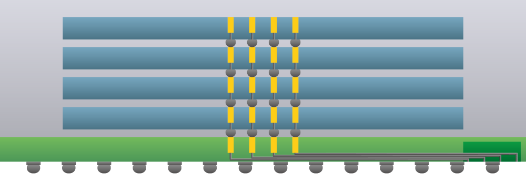

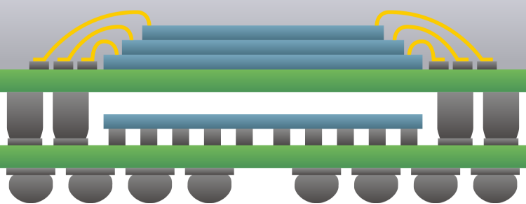

層疊型記憶體

層疊型記憶體

  • 雙面耐熱
    SELFA™ HW
  • 單面耐熱
    SELFA™ HS

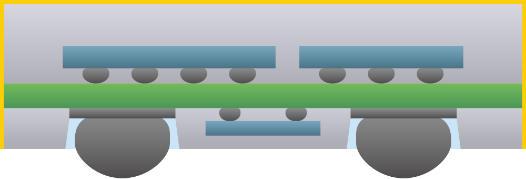

通信模塊

通信模塊

  • 單面耐熱
    SELFA™ HS
應用處理器

應用處理器（FOWLP）

  • 雙面耐熱
    SELFA™ HW
  • 單面耐熱
    SELFA™ HS
內置元件基板

內置元件基板

  • 雙面耐熱
    SELFA™ HW
  • 單面耐熱
    SELFA™ HS
  • 單面自剝離
    SELFA™ MP

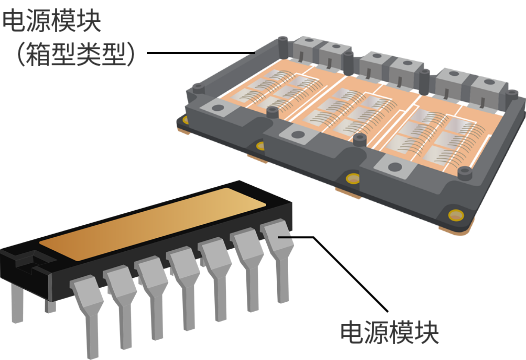

功率半導體

功率半導體

  • 單面自剝離
    SELFA™ MP

雙面耐熱 SELFA™ HW系列

特征：

  • 耐熱性
  • 耐藥性
  • 低殘膠
  • 輕剝離

實現干膜式的干法臨時鍵合工藝，提升生產性

雙面耐熱 SELFA™ HW

工藝

  • 貼膜
    貼膜
  • 鍵合
    鍵合
  • UV照射
    UV照射
  • 研磨
    研磨
  • 熱工序

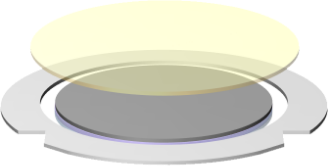

    熱工序
  • 轉貼DC膠帶
    轉貼DC膠帶
  • UV照射/DB
    UV照射/DB

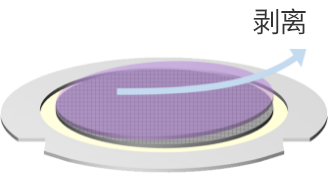

  • 膠帶剝離
    膠帶剝離

測試結果

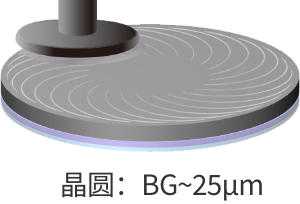

Ⅰ．鏡面晶圓BG后的TTV測試

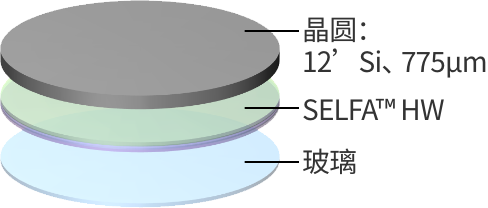

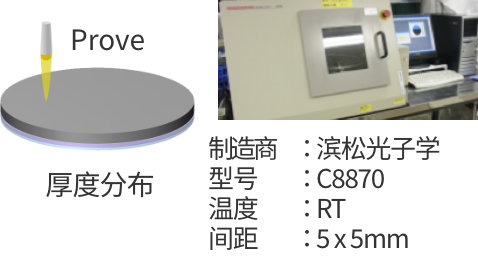

測試方法
  • 測試方法_1
  • 測試方法_2
  • 測試方法_3

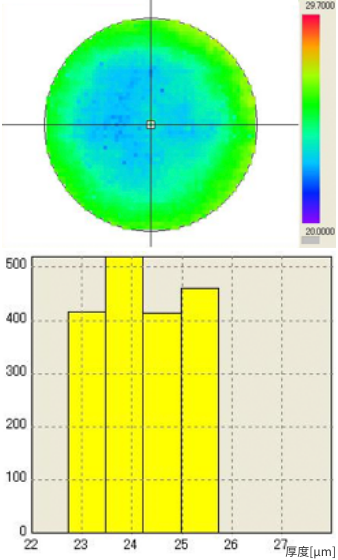

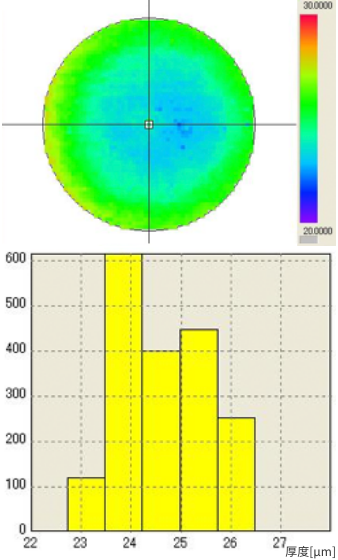

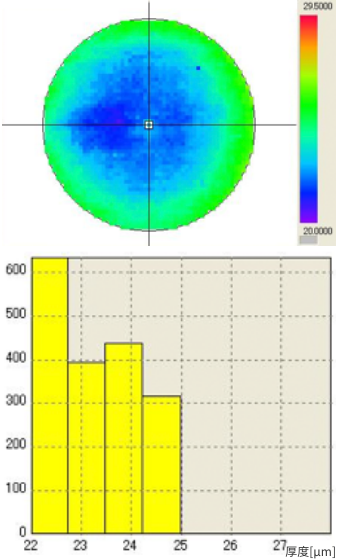

TTV分布

【平均】 厚度:24.4μm/TTV:2.9μm

n=1 n=2 n=3 n=4 n=5
TTV分布 n=1 TTV分布 n=2 TTV分布 n=3 TTV分布 n=4 TTV分布 n=5
Thk:25.1μm
TTV:3.4μm		 Thk:24.5μm
TTV:2.8μm		 Thk:24.7μm
TTV:2.9μm		 Thk:24.3μm
TTV:2.7μm		 Thk:23.4μm
TTV:2.9μm
  • 通過本公司獨有的“Pre UV技術”提供業界最高水準的TTV控制性能。
  • <3μm@12” 晶圓

Ⅱ．熱工序后的殘?jiān)鼫y(cè)試＜烤箱剝離測試＞

要點:

  • 耐熱性
設備和條件
  • 制造商: ETAC
  • 型號: CSO-603BF
  • 溫度: 180-220°C
  • 時長: 1~2小時
設備和條件
晶圓樣本
  • 晶圓樣本
  • TEG晶圓樣品

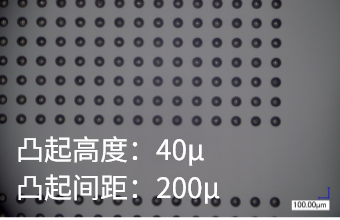

8inch Bump TEG Wafer

晶圓樣本

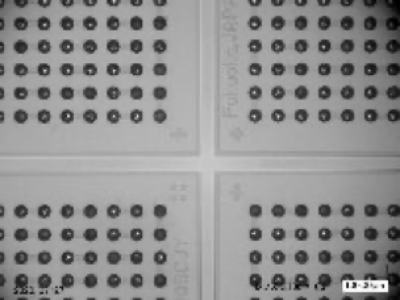

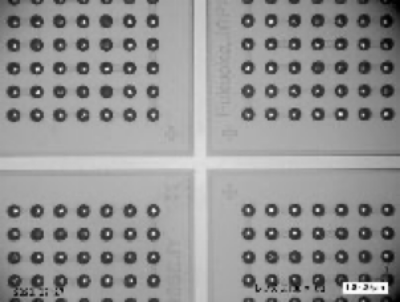

結果

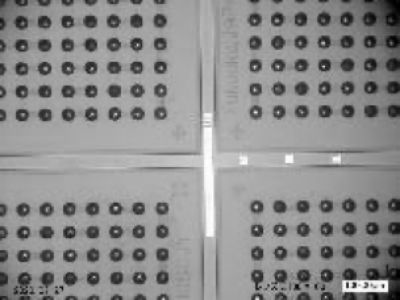

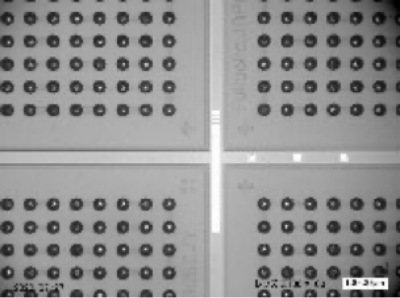

180°C 200°C 220°C

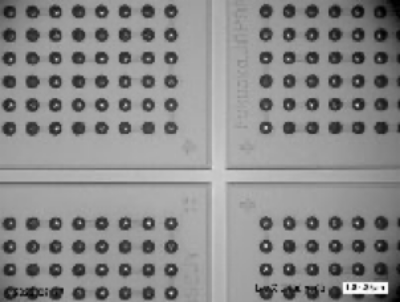

1小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。180°C1小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。200°C1小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。220°C1小時
2小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。180°C2小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。200°C2小時 TEG晶圓熱處理后的殘?jiān)u(píng)估。220°C2小時

在220°C下加熱2小時并剝離后，TEG晶圓上未發現殘留物。

單面耐熱 SELFA™ HS系列

特征：

  • 耐熱性
  • 耐藥性
  • 低殘膠

在回流、CVD 和濺射等熱處理過程中支撐和保護器件。

單面耐熱 SELFA™ HS

工藝

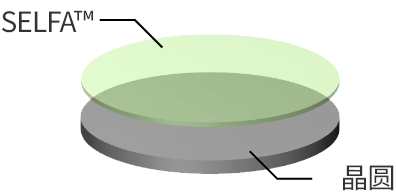

  • 貼合
    貼合
  • UV照射
    UV照射
  • 研磨
    研磨
  • 運輸
    運輸
  • 熱工序
    熱工序
  • 剝離
    剝離

耐熱性測試 (氣泡)

加熱板測試

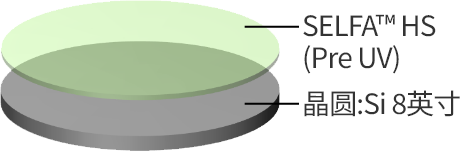

樣本
加熱板測試：樣本
設備?條件
加熱板測試：設備?條件
  • 制造商: NINOS
  • 型號: ND-3H
  • 溫度: 180-250°C
  • 時長: 30-180分鐘

測試結果

加熱相應時間后的剝離性能
30分鐘 60分鐘 120分鐘 180分鐘
180°C OK OK OK OK
220°C OK OK OK OK
250°C OK OK OK OK
  • 以上數據為實測值，非保證值。

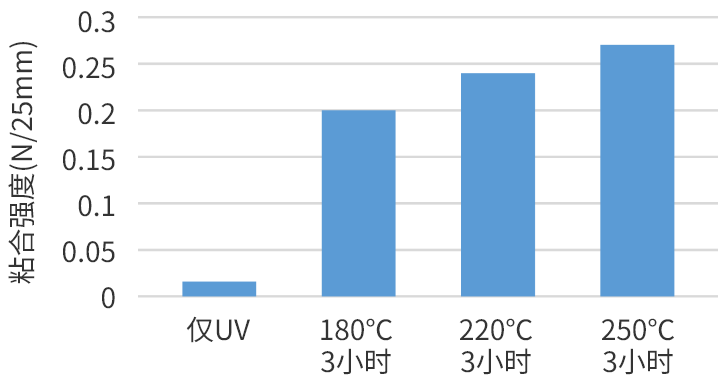

加熱后的粘合強度
加熱板測試：加熱后的粘合強度

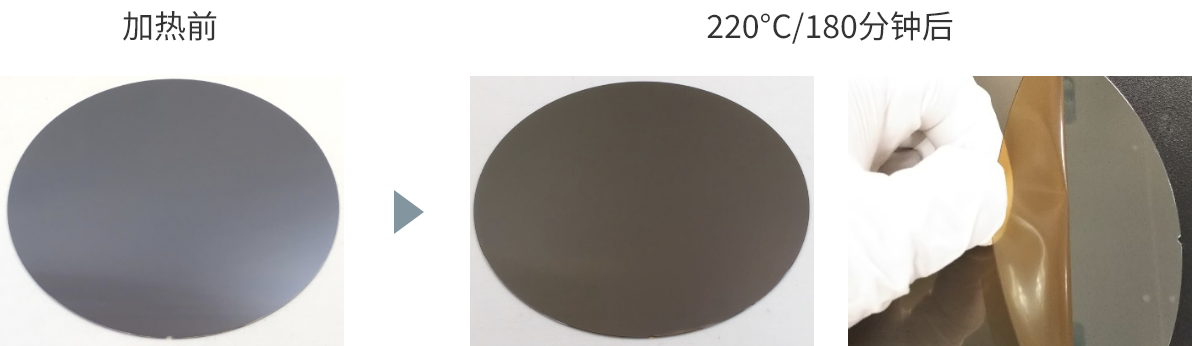

加熱后的晶圓狀態
加熱后的晶圓狀態

加熱板測試結果證實，在熱工序中并沒有出現氣泡，并且在220°C/180分鐘后的剝離過程中沒有殘留物產生。

單面自剝離SELFA™ MP系列

特征：

  • 輕剝離

用于在電鍍過程中保護晶圓背面。UV照射會使其產生氣體，可輕松從被粘物上剝離。

單面自剝離 SELFA™ MP

無電解電鍍工序中的晶圓保護技術(無電解電鍍法)

  • 膠帶貼合
    膠帶貼合
  • 酸、堿電鍍工藝
    酸、堿電鍍工藝
  • UV照射
    UV照射
  • 剝離后
    剝離后

在電鍍過程中具有優異的耐強酸、耐強堿性能，保護晶圓，并可以輕松剝離。

氣泡和殘留物測試結果

要點：

  • 輕剝離

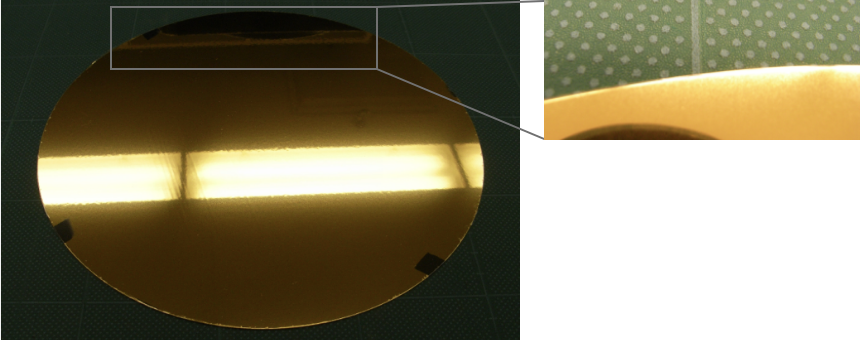

鍍Au晶圓

鍍Au晶圓

沒有氣泡，邊緣沒有剝離

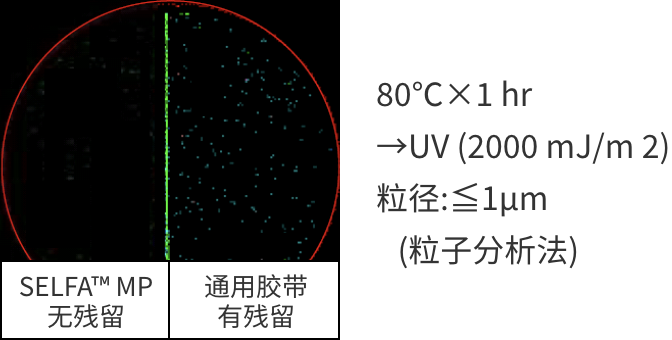

有機殘留物檢測@8'晶圓

有機殘留物檢測@8'晶圓

將SELFA™ MP剝離后，未觀察到殘留物

使用雙面SELFA™實現工藝自動化

使用SELFA™實現流程自動化，保持環境清潔

在使用SELFA™的過程中，從貼合到剝離可實現完全自動化。為提高生產效率做貢獻。

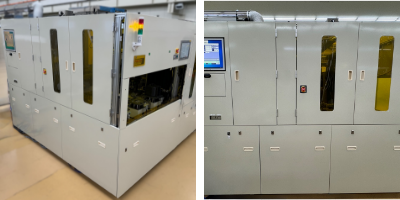

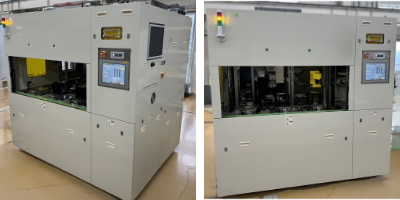

設備介紹

晶圓鍵合設備
①晶圓鍵合設備
Takatori Corporation
WSM-200B
晶圓解鍵合設備
晶圓解鍵合設備
Takatori Corporation
WSR-200

玻璃載體可重復使用

再利用能力是以往工藝的2倍，更利于SDGs

玻璃載體的再利用

使用SELFA™，玻璃表面不會發生凹陷，更利于回收再利用。

SELFA™ 液體
再利用次數 20次以上 10次以上
解鍵合方法 UV燈
UV激光		 各種激光
再利用方法 主要是溶劑清洗 溶劑清洗、研磨等
UV工序中的玻璃凹痕 無SELFA™UV工序中的玻璃凹痕 有液體：UV工序中的玻璃凹痕

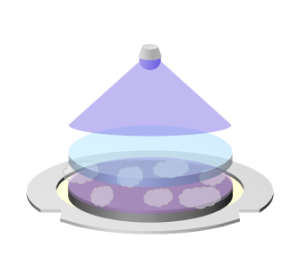

效果 通過SELFA™實現的載體玻璃再利用效果

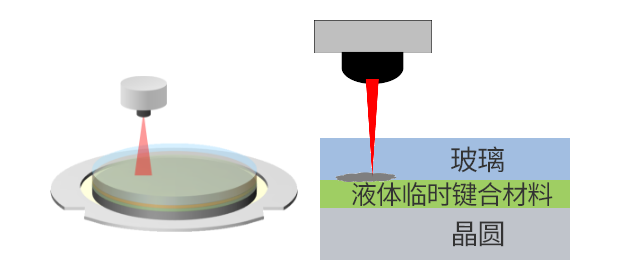

整面UV照射，玻璃無損傷		 通過液體實現的載體玻璃再利用效果
鐳射照射，玻璃表面會積累傷痕
